Zásuvný modul BAMBOO pro programování NC drátořezů

Publikováno: 21.7.2005 | Autor: Jaroslav Wachtl | Rubrika: Zásuvné moduly | Komentáře: 3 - Doporučit

Bamboo - ikonaBamboo je zásuvný modul pro Rhinoceros, který generuje NC-programy pro všechny typy drátořezných strojů včetně strojů AGIE a Charmilles a jejich technologických programů. Umožňuje generování programů pro všechny druhy obrábění a pracuje se všemi 2D a 3D modely Rhina.

bamboo 01Pro tento zásuvný modul je nutno mít Rhinoceros 3.0 SR3. Levnější, lepší, vhodnější a jednodušší programovací system pro drátořezné NC-stroje nenajdete.

K zásuvnému modulu Bamboo jsou dodávány postprocesory pro všechny běžné NC drátořezy (Makino,Hitachi,Fanuc,Sibiu-Walter,Agie,Charmilles a další) a to pro dvouosé řezání s konstantní a proměnnou konizitou a rovněž pro čtyřosé řezání.



Hlavní vlastosti modulu BAMBOO

  • Pracuje přímo na modelu v Rhinu, které umožňuje součásti modelovat nebo přes geometrická rozhraní importovat.
  • Generuje NC programy s kruhovou interpolací, což zaručuje kvalitní obrábění a krátké NC programy.
  • 2-osé obrábění s řezy automaticky generovanými pro různé strategie s několika řezy pro hrubování, obrábění na čisto a oddělování výrobku.
  • 4-osé obrábění se všemi možnostmi uvedenými ve dvouosém obrábění a automaticky nebo manualně sestrojenými synchronizačními body
  • Archiv obráběcích technologií pro rychlou a správnou tvorbu NC programu.
  • Různé typy simulací pro možnot kontroly správných programů pro řezání
  • System má Postprocesor generátor, který umožňuje provádět v případě potřeby změny v dodávaných postprocesorech nebo vytvářet nové.
  • Umožňuje použití podprogramů a technologických dat a jejich správné využití.

Typické způsoby řezání drátem a jejich simulací

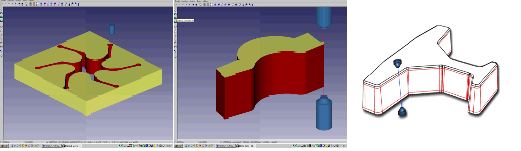

bamboo 02

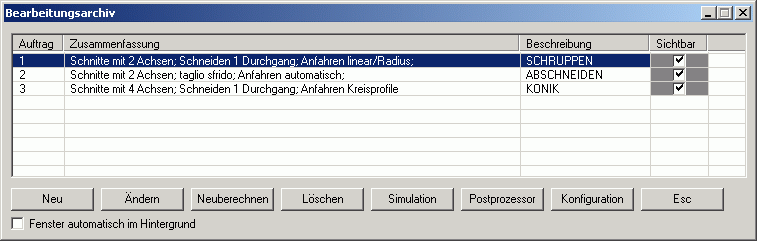

Archiv obrábění

bamboo 03

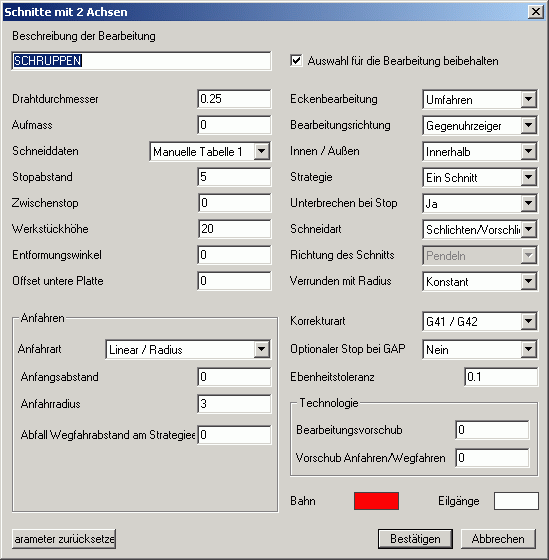

Zadávání parametrů a technologie pro 2-osé obrábění

bamboo 04

V tabulce je možno zadávat typ řezání cylindrické, konické, směr obrábění, typ najíždění (lineární, po oblouku), průměr drátu, korektura, počet řezů, technologie a druh obrábění (hrubování, na jemno), výška obrobku a způsob řezání (v jednom směru nebo cik-cak), programovatelný STOP.

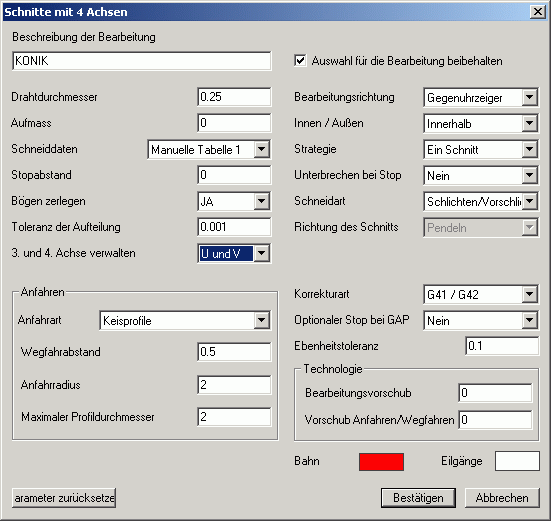

Zadávání parametrů a technologie pro 4-osé obrábění

bamboo 05

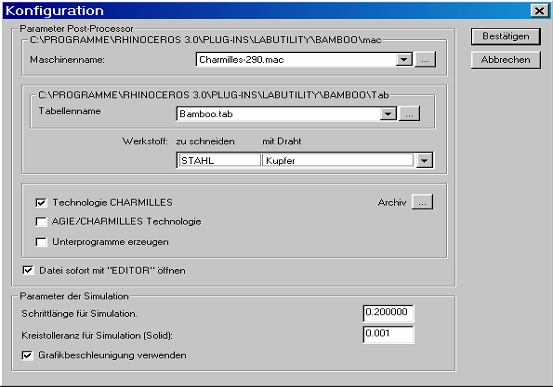

Voba obráběcího stroje, jeho parametrů, řezaného materiálu a materiálu drátu

bamboo 06

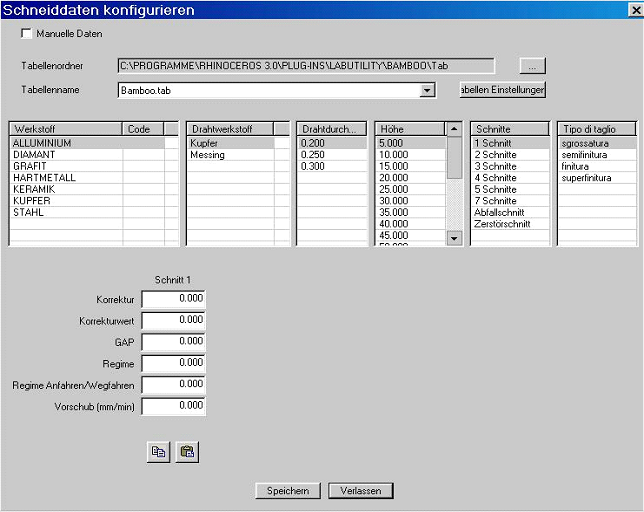

Tabulka technologických dat

bamboo 07

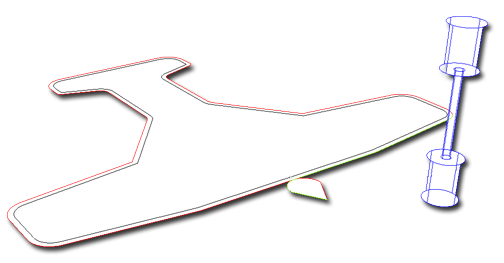

Příklad obrábění 2-osy, konicky z modelu 2D, jednoduchá drátová simulace

bamboo 08

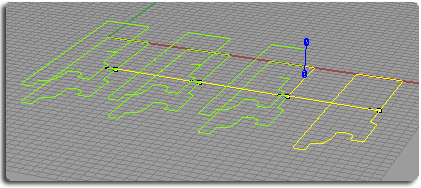

Obrábění více profilů, 2-osé cylindrické řezání

bamboo 09

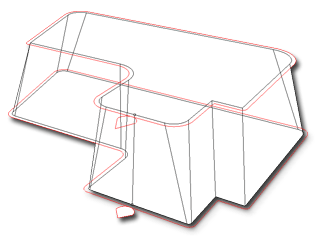

4osé obrábění se synchronizačnimi body

bamboo 10

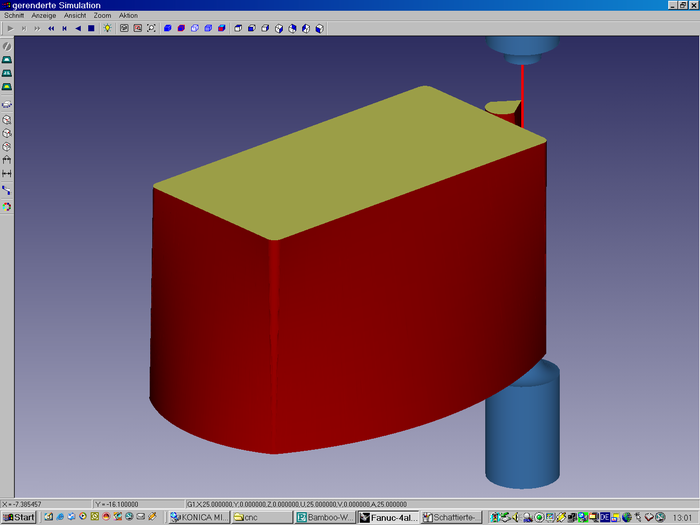

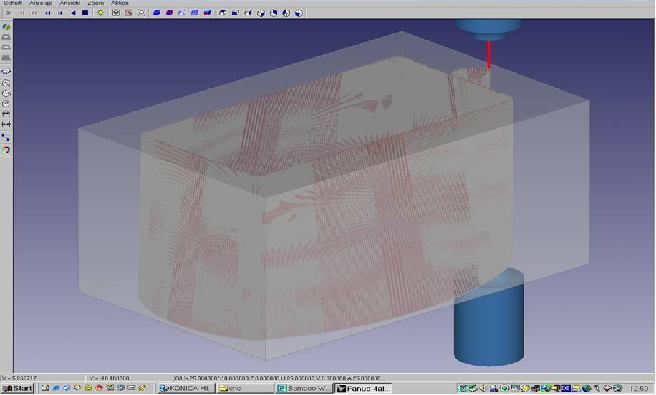

Příklady stínované simulace

bamboo 11

bamboo 12

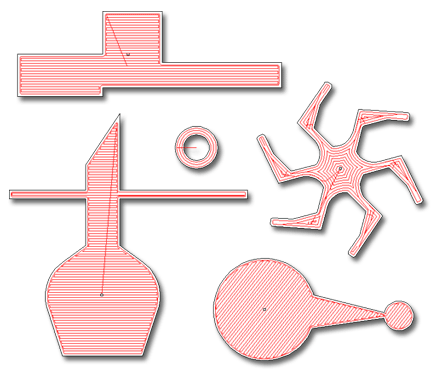

Některé příklady rozrušovacích řezů a jejich simulace

bamboo 13

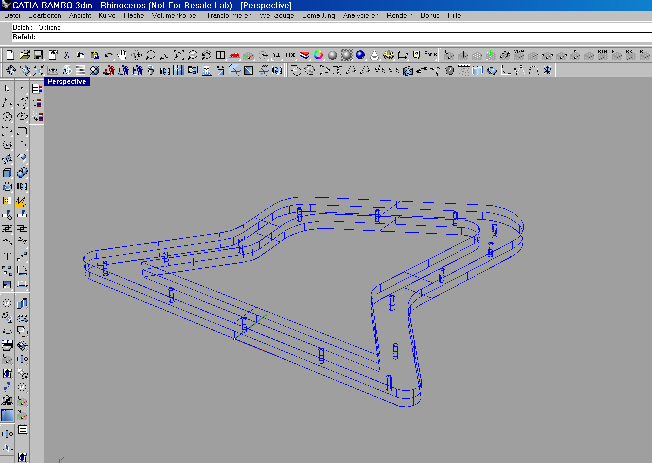

Příklad importu geometrických dat z Catie pro cylidrické 2-osé řezání

bamboo 14

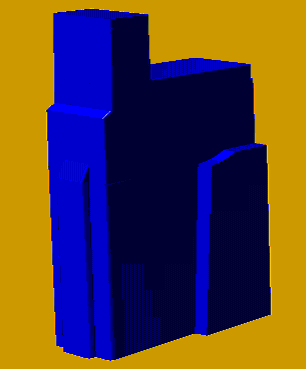

Model tělesa pro 4osé řezání

bamboo 15
