Toon shader pro Brazil, displacement, dynamika...

Publikováno: 22.12.2006 | Autor: Jan Slanina | Rubrika: Zásuvné moduly | Komentáře: 8 - Doporučit

Displacement - ikonaDavid Rutten dnes na diskusní skupině Rhina publikoval pár zajímavých obrázků, které demonstrují pokroky v implementaci renderovacího modulu Brazil a ve vývoji McNeelova prostředí RCM (Rendering Content Management), které mohou využívat všechny renderovací pluginy pro Rhino. A hlavně... věděli jste například, že David vyvíjí plugin pro simulaci dynamického chování látky pro Rhino?

Displacement mapping v RCM pro Rhino

Nejprve se podívejme na displacement mapping. Toto je přímo funkce RCM, jedná se tedy o funkčnost na straně Rhina, nikoliv nějakého konkrétního zásuvného modulu, jako je Brazil. Výhoda takového přístupu je obrovská - díky tomu může displacement mapping využívat JAKÝKOLIV renderovací modul pro Rhino, který využívá RCM, tedy i Toucan, V-Ray, Brazil nebo Maxwell. Displacement mapping se od bump mappingu liší v té zásadní věci, že je při něm fyzicky měněna geometrie objektu, hrboly a propadliny jsou skutečně plastické a jsou součástí geometrie, není to jenom optická iluze vlivem dopadajícího světla, jako je tomu u bump mappingu.

Na následujícím obrázku vidíte aplikaci displacement mappingu v Brazilu na tři primitivy - kvádr, dutý výlec a anuloid. Všimněte si tvaru originálních objektů v pravém dolním rohu a porovnejte jej se zdeformovaným tvarem pomocí displacement mappingu.

Brazil pro Rhino a displacement mapping
Brazil pro Rhino a displacement mapping


Displacement má volbu pro zjemnění sítě, která omezuje počet zjemňovacích kroků při generování 3D dislpacement sítě a také můžete definovat práh kontrastu. Vše však také závisí na kvalitě výchozí sítě, pokud se například bude skládat z množství uzoučkých a dlouhých trojúhelníků, nemusí být výsledek uspokojivý.

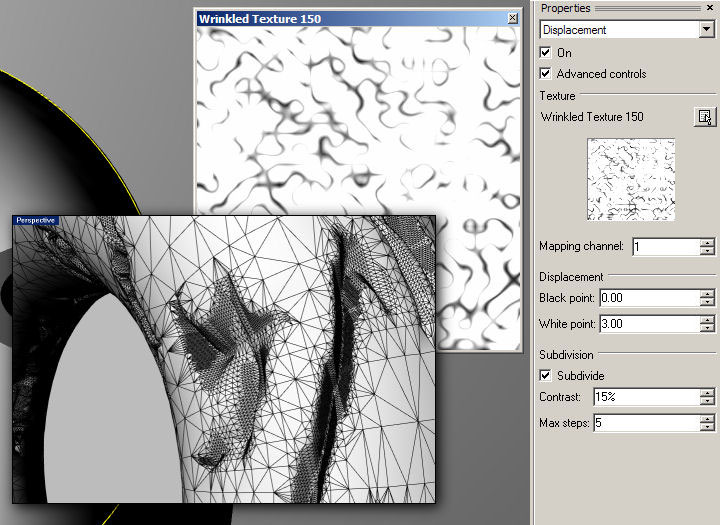

Displacement mapping v RSM pro Rhino - uživatelské rozhraní
Displacement mapping v RSM pro Rhino - uživatelské rozhraní

Toon shader v renderovacím modulu Brazil pro Rhino

Na dalším obrázku si všimněte nového cartoonového shaderu pro Brazil (stíny jsou hrozné, o tom autoři ví a tato funkce bude ještě zlepšena). Před pár týdny jsem na vlastní oči viděl, jak Andy Le Bihan a David Rutten, autoři implementace Brazilu do Rhina, předvádí Brazil v akci. Jakkoliv teď strhnul V-Ray svým relativně rychlým vstupem na scénu veškerou renderovací slávu na sebe, musím uznat, že v důkladné implementaci do Rhina nemá Brazil konkurenci. Představte si například, že kolečkem myši měníte plynule parametry matematické textury, aplikované na objekt, a současně v reálném čase v pohledu vidíte, jak se na objektu tato změna projevuje! Tak na této úrovni je implementován do Rhina Brazil...

Toon shader, Brazil pro Rhino
Toon shader, Brazil pro Rhino

Simulace dynamického chování látky

Jen tiše seďte, zírejte a nestyďte se ani uronit slzu. Nebudu vám to mít za zlé. Ano, i tohle nás v Rhinu čeká...

Pozor, animace se budou načítat dlouho, mají dohromady asi 3 MB...

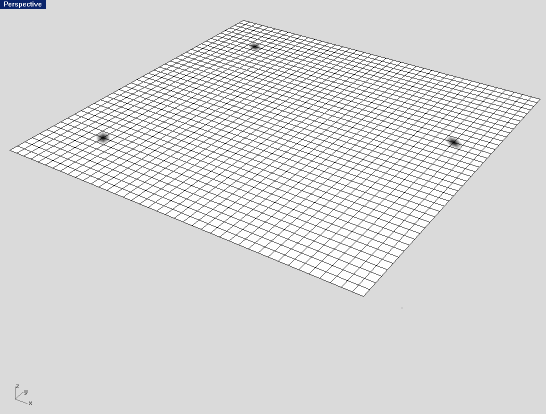

Simulace látky 01

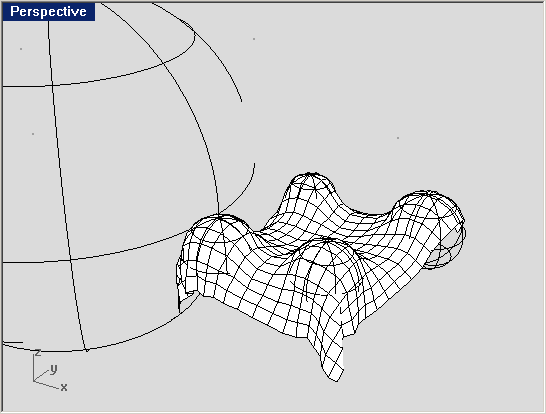

Simulace látky 02

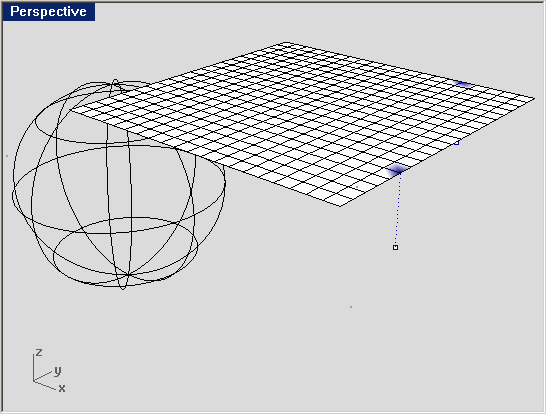

Simulace látky 03

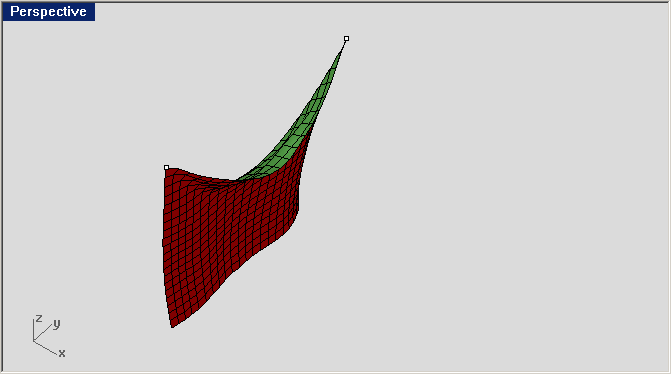

Simulace látky 04

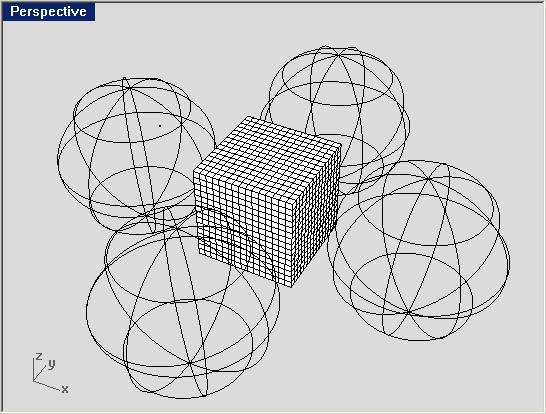

Dynamika látek 05

Tyto animace pocházejí z Davidova vídeňského workshopu, pořádaného začátkem tohoto roku. Jsou vygenerovány z pluginu pro Rhino 4, který však zatím není veřejný, částečně kvůli chabému uživatelskému rozhraní a chybám a hlavně proto, že ještě není hotový, neboť se jedná o velký projekt. David slibuje, že se k tomuto projektu vrátí, zřejmě hned, jak opadně šílenství kolem dodělávání Rhina 4.
