Pro/ENGINEER načítá modely z Rhina

Publikováno: 16.4.2008 | Autor: Jan Slanina | Rubrika: Zásuvné moduly | Komentáře: 1 - Doporučit

ProE - ikonaTento importní filtr, založený na technologii GRANITE, je nyní k dispozici stažení pro Pro/ENGINEER Wildfire 3.0 (M140) jako bezplatný download. Tento plugin je navíc již standardní součástí instalace Pro/ENGINEER Wildfire 4.0 (M010 a novější). Tento procesor ze souborů *.3dm načítá b-rep (boundary representation) plochy, polygonová data, křivky a barvy.

Rozhraní pro načítání modelů z Rhina v prostředí programu Pro/ENGINEER umožňuje uživatelům aplikace Pro/ENGINEER přímo importovat nativní data z aplikace Rhinoceros od verze 1.0 do 4.0.

Funkce

  • Importuje nativní soubory aplikace Rhinoceros ode verze 1.0 do 4.0
  • Importuje křivky, barvy, plochy a sítě
  • Vytváří samostatné importní a prvky pro b-rep a polygonová data v rámci jedné součásti
  • Interpretuje vrstvy z Rhina za účelem vytvoření ploché struktury sestavy s individuálními součástmi pro každou vrstvu z Rhina

Přínos

  • Vyšší efektivita oproti převodům přes neutrální souborové formáty (STEP, IGES)
  • Reprezentuje data z Rhina jako strukturu Pro/ENGINEER flat assembly
  • Editujte importované plochy a b-rep data nezávisle, v jediné součásti

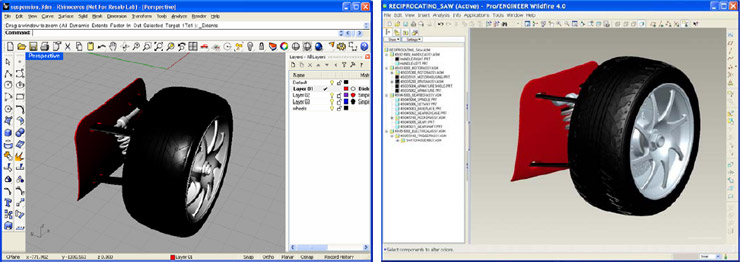

Rhinoceros - Rhino - Pro/ENGINEER

Ke stažení

Poznámka: v Pro/ENGINEER Wildfire 4.0 nepotřebujete vykonat žádnou instalaci, protože tento plugin se instaluje standardně z instalačních CD Pro/ENGINEER Wildfire 4.0 (M010 nebo vyšší). Pro instalaci Pro/ENGINEER Wildfire 3.0 si prosím přečtěte dokument Interface for Rhino installation instructions.

Časté dotazy

Co je to "Interface for Rhino in Pro/ENGINEER"?

Interface for Rhino je nový procesor pro výměnu dat pro Pro/ENGINEER Wildfire® 3.0 a novější. Je navržen pro přímý import souborů z Rhina verze 1.0 až 4.0 files.

Proč bych měl používat tento převodník?

Vyloučením importu přes obecné formáty typu IGES nebo STEP zvýšíte kvalitu importovaných souborů. Rhinoceros přitom nemusíte mít nainstalovaný.

Musím si Interface pro Rhino koupit?

Ne. Interface for Rhino in Pro/ENGINEER je dostupný zdarma všem zákazníkům s aktivní smlouvou o údržbě.

Které platformy jsou podporovány?

Interface for Rhino momentálně běží v aplikaci Pro/ENGINEER na platformě Windows (32 a 64 bit).

Jaké entity načítá tento převodník/ENGINEER?

Interface for Rhino in Pro/ENGINEER importuje data sítí, přesných ploch a křivek, které jsou přiřazeny k viditelným vrstvám. Importovány jsou také související barevné informace na základě aktivní barvy v Rhinu. Geometrický import podporuje polygonová i přesná plošná data jako samostatné polygonové a plošné importní prvky v rámci jednoho modelu.

Mohu do Pro/ENGINEERa importovat model z Rhina jako sestavu?

Ano. Rhinoceros nepracuje se sestavami, ale v Rhinu můžete vytvořit samostatné objekty a přiřadit je jednotlivým vrstvám, které představují jednotlivé komponenty sestavy. Interface for Rhino in Pro/ENGINEER poté importuje geometrii z Rhina (přesnou i polygonovou) v jednotlivých vrstvách jako samostatné komponenty ve struktuře sestavy (flat assembly).

Jak se instaluje Interface for Rhino in Pro/ENGINEER Wildfire 3.0?

Umístěte tento plugin do výchozího adresáře pro pluginy v instalaci Pro/ENGINEER nebo umístěte gplug do volně přístupného adresáře a odkažte na něj pomocí volby gplug_dir config.pro. Pro instalaci Pro/ENGINEER Wildfire 3.0 si prosím přečtěte dokument Interface for Rhino installation instructions.

Jak zjistím, jestli se Rhino in Pro/ENGINEER nainstaloval správně?

V programu Pro/ENGINEER zvolte v menu File > Open > Type a vyhledejte položku "Rhinoceros (*.3dm)".
