InstantViz pro Rhino - render v reálném čase

Publikováno: 28.10.2005 | Autor: Jan Slanina | Rubrika: Zásuvné moduly | Komentáře: 5 - Doporučit

InViz - IkonaPřed pár dny byl ohlášen nový zajímavý produkt pro Rhino - InstantViz. Nejedná se v pravém slova smyslu o zásuvný modul do Rhina, ale o samostatný program, který přebírá z Rhina data pomocí dodávaného souborového převodníku, který se nainstaluje do Rhina. A co vlastně InstantViz umí? Jeho doménou je renderování a to rovnou v reálném čase! Přinášíme vám malý návod na jeho ovládání.

InstantViz: usnadnění posuzování návrhů


inviz 01

InstantViz je vaší volbou pro řešení interaktivní vizualizace návrhů vašich produktů se skvělým realismem. Tento program těží z nejnovějších algoritmů pro 3D renderování v reálném čase a díky nim vám umožní provádět materiálové studie přímo na vašich modelech.

Před posouzením návrhů již nikdy nebudete muset čekat na dokončení 3D modelů: vizualizace pomocí InstantVizu je tak přesná, rychlá a intuitivně nastavitelná, že můžete získat realistické zobrazení svých budoucích produktů kdykoliv během procesu jejich návrhu.

inviz 02Používejte opakovaně své 3D modely

3D model importujete z Rhina prostým kliknutím na tlačítko v InstantVizu.

Intuitivní nástroje, které nabízí InstantViz, vám umožní organizovat vaše scény, které se skládají z více importovaných modelů a tak zlepšují vaše prezentace.








inviz 03Aplikace materiálů

InstantViz používá standardní UV mapovací systém pro rychlou aplikaci materiálů na plochy. Materiálová knihovna je dodávána společně s InstantVizem pro okamžité použití na vašich modelech a také jako základ pro vaše vlastní návrhy materiálů. Můžete také vytvářet materiály "od nuly" a poté je interaktivně umístit a orientovat je na vašich modelech.

Můžete také vytvářet materiály s průhledným pozadím a umístit je jako samolepky nebo loga na vaše modely.








/data/imgs/00470l.jpgPosouzení návrhu

Když je váš model připraven, můžete interaktivně a současně vizualizovat několik jeho instancí s různými druhy materiálu pro usnadnění procesu rozhodování.











inviz 05Vysoce kvalitní 3D rendering v reálném čase

InstantViz používá sférické prostředí High Dynamic Range (HDRI) pro přesnou simulaci interakce světla s materiály. InstantViz zobrazuje zrnitost a průhlednost materiálu a reflexe okolí v reálném čase s hardwarovým anti-aliasingem a anisotropickým filtrováním textur.

Když jste se vzhledem svého modelu spokojeni, můžete vyrenderovat obrázky ve vysokém rozlišení pro pozdější tisk nebo můžete dokonce vytvořit,jednoduché animace svých modelů.







Hardwarové požadavky

NVidia : od sérií GeForceFX 5900 a QuadroFX3000 a vyšších s nejnovějšími drivery od výrobce.
ATI : od série 9700 Pro výše.

Pro nejlepší výkon jsou doporučeny grafické karty s 256 a více MB VRAM.



NÁVOD - převod modelu z Rhina do InstantVizu a nastavení materiálů



Část 1 - Rhinoceros

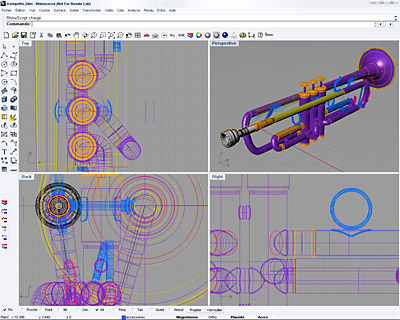

tut 01Vytvoření modelu v programu Rhinoceros

Model můžete vytvořit pomocí libovolných nástrojů, které vám nabízíRhinoceros. Při exportu modelu se nemusíte starat o pomocné konstrukční čáry a křivky, exportovány budou pouze plochy.

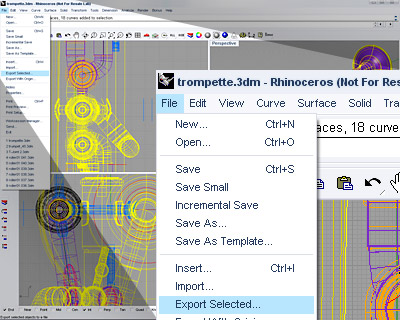

tut 02Exporting ploch ve formátu .ksc

Existují dva způsoby, jak exportovat modely. Při částečném exportu vyberte plochy, které chcete exportovat, a v menu vyberte položku File > Export Selected... (Soubor > Exportovat vybrané...). Pokud chcete exportovat celý model, použijte menu File > Save As... (Soubor > Uložit jako...).

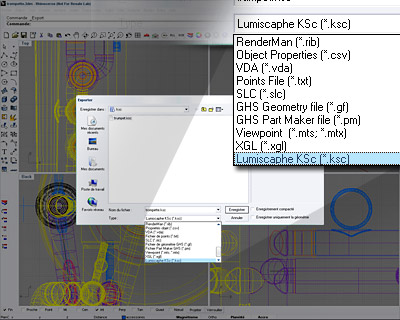

tut 03Specifikace formátu .ksc

Při exportu z Rhina do InstantVizu musíte nastavit exportní formát "Lumiscaphe .ksc" .

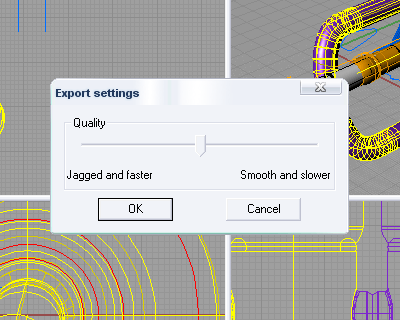

tut 05Nastavení exportu

Po zadání názvu souboru a zvolení souborového formátu se objeví dialogové okno, kde si můžete nastavit hladkost vygenerované polygonové sítě. Účinek tohoto nastavení vidíte na následujících obrázcích:

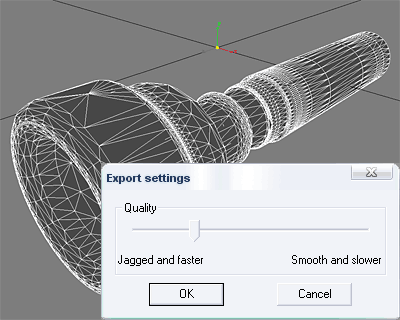

tut 06Hrubá síť

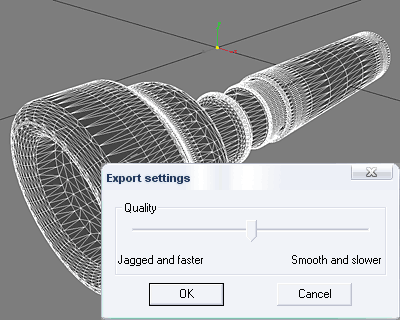

tut 07Normální síť

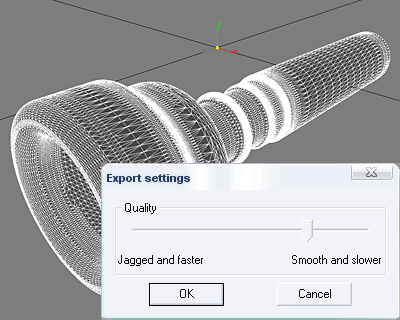

tut 08Hladká síť

Zde je kvalita sítě vynikající, ale síť by mohla být příliš jemná a "těžká" na to, aby mohl být celý model vizualizován v reálném čase.



















Část 2 - InstantViz

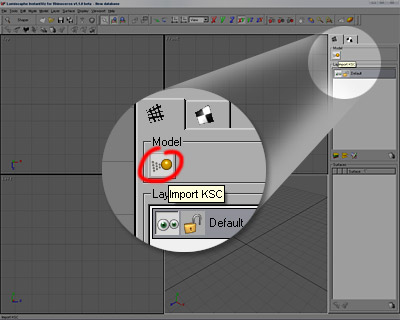

tut 09Import modelu do InstantVizu

Tlačítkem pro import v InstantVizu vyvoláte dialogové okno, které vám umožní zvolit soubor .ksc, který chcete importovat.

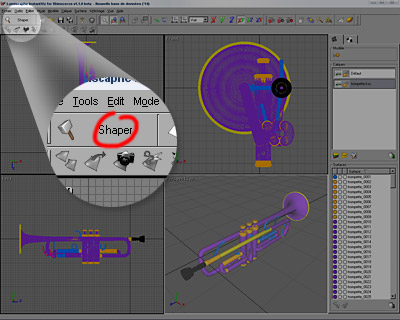

tut 10Přechod do materiálového modulu

Rozhraní InstantVizu je rozděleno do dvou modulů. "Shaper" slouží k manipulaci s geometrií. Když klepnete na tlačítko s nápisem "Shaper", změní se na "Matter" a přepne vás tím do modulu "Matter". Zde můžete pracovat s materiály.

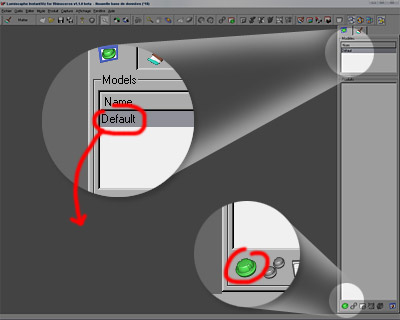

tut 11Vytvoření produktu

InstantViz umí pracovat současně s několika produkty. Produktem rozumíme pohled na model, na který můžete aplikovat materiály. Tím pádem může mít každý produkt od stejného modelu zcela rozdílné materiály.

Nový produkt můžete vytvořit přetažením názvu modelu (implicitně pojmenovaného "Default") do pracovní oblasti nebo kliknutím na tlačítko "new product" v pravé dolní části obrazovky.

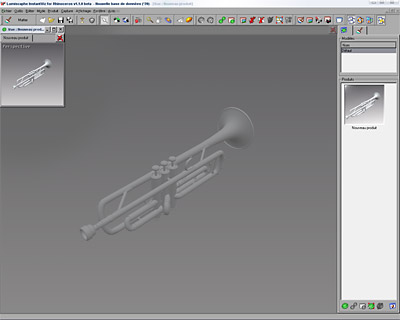

tut 12Nový produkt

V pracovní olasti obrazovky bude vytvořeno nové malé okno produktu, které ponechá místo na vytvoření dalších produktů. Pokud chcete s produktem pracovat detailněji, můžete si jeho okno zvětšit tak, že poklepete myší na titulek okna produktu

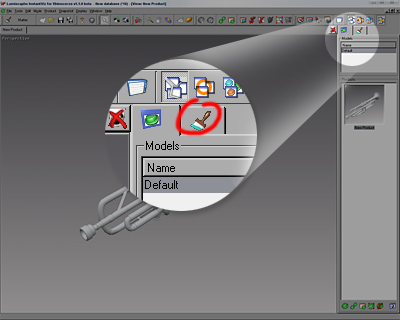

tut 13Materiálový panel

Klikněte na záložku materiálového panelu, aby se zobrazil materiálový prohlížeč.

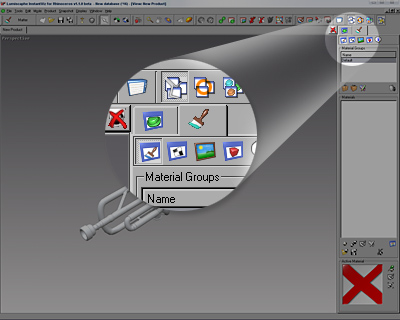

tut 14Materiálový prohlížeč

Pomocí materiálového prohlížeče můžete vytvářet, nahrávat, duplikovat nebo ukládat materiály.

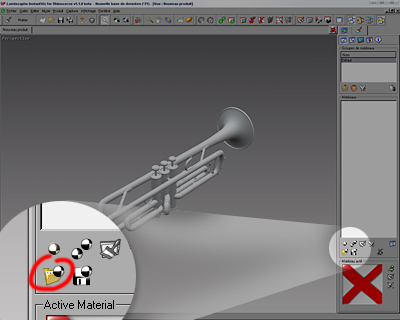

tut 15Nahrání materiálu

Tlačítko pro nahrání materiálu otevře dialogové okno, kde si můžete zvolit materiál, který chcete nahrát. InstantViz je dodáván s knihovnou materiálů, které můžete použít tak jak jsou nebo si je můžete upravit podle svých potřeb.

Nahrajme si například následující materiál:

c:\Program Files\InstantViz for Rhinoceros\library\Materials\
Metal\brushed steel.kmt

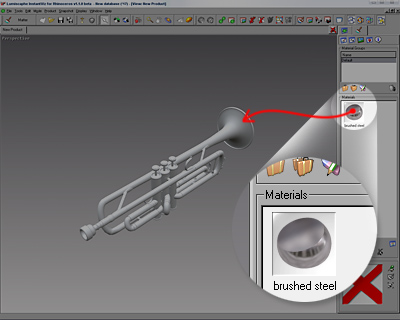

tut 16Aplikování materiálu

Chcete-li přiřadit materiál určité ploše v produktu, jednoduše jej přetáhněte myší z jeho náhledového políčka na plochu, u které chcete změnit materiál. Pokud zároveň podržíte klávesu Ctrl, bude materiál přiřazen všem plochám, které mají stejný materiál jako plocha, na kterou materiál přetahujete.

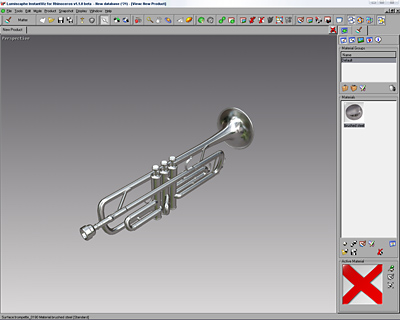

tut 17Výsledek

Pomocí klávesy Ctrl přiřadíme materiál všem plochám najednou.

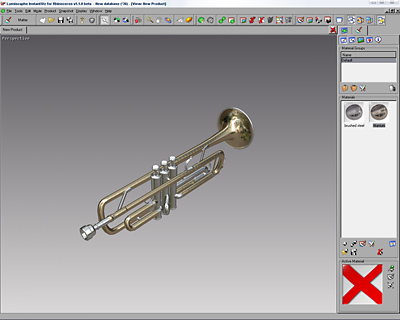

tut 19Jiný materiál

Nahrajeme si jiný materiál z knihovny:

c:\Program Files\InstantViz for Rhinoceros\library\Materials\
Metal\titanium.kmt

Selektivním přetažením materiálu myší na vybrané plochy (nyní bez klávesy Ctrl) můžeme dosáhnout výsledku, který vidíte vlevo.














Prohlédněte si výsledekt - stáhněte si videa (cca. 2.5 - 3 MB)


anim 1
VIDEO 1

ANIMA 2
VIDEO 2
