Rozšíření funkčnosti Rhina souborem BONUS

BONUS obsahuje přes 100 nových funkcí, které hrají zvláště při modelování komplexních modelů význačnou roli. Jednotlivé funkce Rhina jsou vhodně seskupeny a umožňují tak velmi jednoduchý a rychlý postup při modelování.

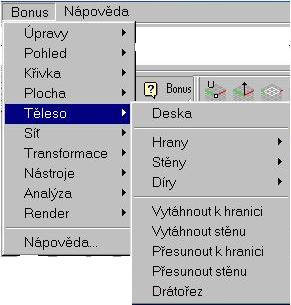

Volba jednotlivých funkcí souboru BONUS pomocí textového menu

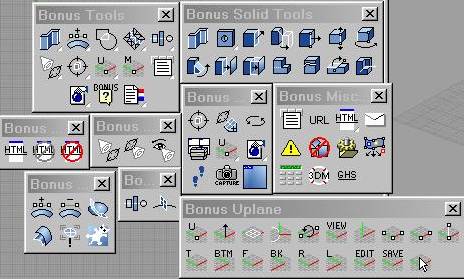

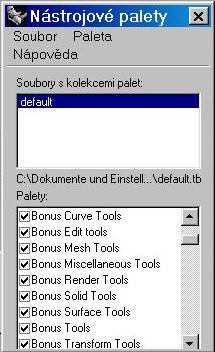

nebo pomocí ikon, které můžeme aktivovat v nástrojové paletě

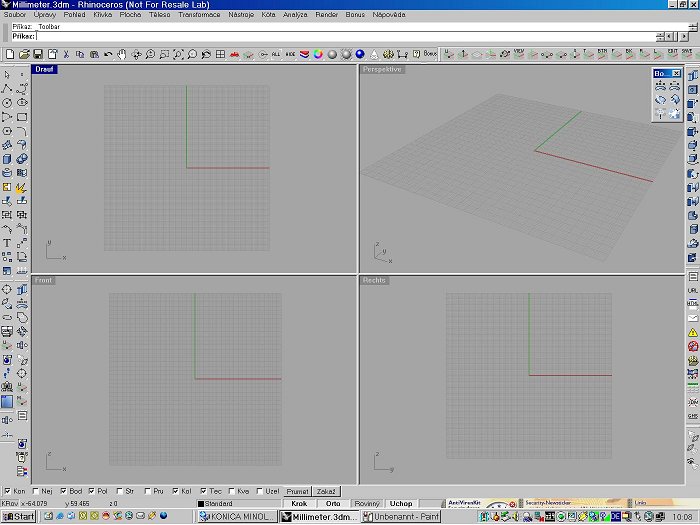

a vhodně rozmístit po okrajích obrazovky Rhina

Bohužel většina příkazů v české verzi ne úplně charakterizuje funkce, které se pod volbou skrývají. Je tedy nutno si jednotlivé funkce vyzkoušet a pozorně sledovat požadavky na zadáni operací a dat.
V tomto článku uvedeme přehled funkcí BONUSU a použití některých v konkrétních aplikacích.

Přehled funkcí - položek menu

Soubory

• AutoCAD 2004 A 2005 import\export: rozšíření původní verze. Čte také ACIS objemová tělesa.Automatická volba při importu\exportu.
• Import geometrického pohledu. Importuje geometrické pohledy bez polygonových sítí.
• GHS (general Hydrostatics) import\export: Importuje a exportuje obecnou hydrostatickou geometrii s posloupností modelování dílů.
• GTS import: importuje GNU síťové (trojúhelníkové) plochy.
• STEP import: aktualizuje stávající import a umožňuje importovat sestavy v blocích.
• Step Strom: prověřuje strukturu importovaného STEP souboru.
• PDF Import: importuje PDF soubory z Adobe Illustratoru 8.
• Tisk 3D: máte-li nainstalovanou 3D tiskárnu, můžete tisknout formáty, které tiskárna umožňuje. K výběru slouží maska, která se objeví po volbě tisku.

Úpravy

• Kopírovat objekty do vrstvy: kopíruje zvolené objekty do nové vrstvy.
• Duplikovat vrstvu: kopíruje celý obsah stávající vrstvy do nové.
• Správce stavu vrstev: ukládá a regeneruje stav vrstev.

Pohled

• Přesunout cíl do objektu: přesune cílový bod pohledu do středu oblektu ohraničeného čtyřúhelníkem.
• Orientovat kameru podle plochy: posune kameru do cílové plochy tak, aby souhlasila s pohledem.
• Univerzální konstrukční rovina: nástroj pro stanovení univerzální konstrukční roviny.
• Mobilní konstrukční rovina: polohuje konstrukční rovinu na zvolený objekt a mění ji spolu s objektem.
• Rozvržení: nástroj umožňující rozvrhnout na papíře pohledy Rhina pro tisk.
• Nastavení pokročilého zobrazení: přes 25 nových voleb pro nastavení zobrazení.
• Přepnout gradient na pozadí: přepíná pozadí pohledu mezi plným obrazem a uživatelem zvoleným gradientem.
• Nastavení gradientu na pozadí: stanovuje gradient pohledu.
• Spin: plynule otáčí s pohledem zvolenou rychlostí.
• Zachytit pohled do schránky: ukládá obrázek aktivního pohledu do paměti schránky Windows.
• Zachytit pohled do souboru: ukládá obrázek aktivního pohledu do souboru.

Křivka

• Souřadnice koncových bodů: zobrazí koordináty koncových bodů křivky.
• Změnit poloměr: umožňuje změnit poloměr oblouku nebo kružnice.
• Uzavřít lomenou čáru: spojí koncové body lomené čáry.
• Otevřít lomenou čáru: umožňuje vyjmout zvolený úsek z lomené čáry
• Zaoblit lomenou čáru: ve všech rozích lomené čáry generuje oblouk jednotného poloměru.
• Plynulý přechod mezi křivkami: vytvoří plynulý přechod mezi křivkami a/nebo hranami plochy.
• Přerušit křivku: umožňuje otevřít křivku mezi dvěma definovanými body.
• Kontury křivky: generuje body kontury na zvolené křivce.
• Boolovské operace s křivkami: použití Boolovských operací na křivky.
• Řez křivkou: generuje průsečíky křivek.
• Vytvořit UV křivky na ploše: generuje UV-paramerické křivky z plochy a křivky na plochách.
• Duplikovat hranici stěny: duplikuje hranici ploch.
• Vyjmout část křivky: separuje část křivky a duplikuje ji.
• Obrys sítě: generuje lomenou čáru ohraničující polygonovou síť.
• Odsadit kolmo k ploše: odsadí křivku na ploše kolmo k ploše ve zvolené vzdálenosti.
• Hyperbola: umožnuje modelovat hyperbolu různými způsoby.

Plocha

• Vložit bod: vloží řídicí body do křivek a ploch.
• Odstranit bod: odstraní řídicí body.
• Vytáhnout křivku kolmo k ploše: vytáhne křivku kolmo k ploše.
• Zmenšit plochu k hraně: zmenší ustřiženou plochu co nejblíže ke střihovým hranicím.
• Proměnné odsazení plochy: generuje plochu v definované vzdálenosti.
• Zploštit: vytváří z prostorové plochy rovinnou plochu.

Těleso

• Deska (Slab): generuje z lomené čáry prostorové těleso zvolené tlouštky stěn.
• Hrany
  - přesunout hranu - přesune hranu tělesa
  - otočit hranu - otočí hranu ve spojených plochách kolem osy nebo refenčniho bodu
  - změnit měřítko hrany - zvětší nebo zmenší hranu plochy
• Stěny
  - ohnout stěnu - umožňuje ohnutí stran(y) podle zvolené osy
  - sloučit stěnu - sloučí stěny v jeden celek
  - sloučit všechny stěny - sloučí všechny komplanární stěny spojených ploch v jednu stěnu
  - otočit stěnu - otočí stěnu ve spojených plochách kolem osy nebo refenčniho bodu
  - rozdělit stěnu - rozdělí stěnu spojených ploch pomocí křivky
• Díry
  - umístit díru - vytvoří díru libovolného tvaru podle uzavřené lomené čáry v ploše nebo tělese.
  - rotační díra - vytvoří rotační díru zadaného profilu.
  - kruhová díra - rychlé vytvoření kruhové díry bez nutnosti konstruovat profilovou křivku díry.
  - pole děr - vytváří pole stejných děr v ploše nebo tělese
  - kruhové pole děr - vytvoří díry v polární soustavě v ploše nebo tělese
  - posunout díry - posunuje díry vytvořené v ploše nebo tělese
  - otočit díru - otočí díru v rovinné ploše
• Vytáhnout k hranici: prodlouží stěnu k definované hranici
• Vytáhnout stěnu: vytažení plochy ze spojené plochy v libovolném směru.
• Přesunout k hranici: posune stěnu ke zvolené hranici
• Přesunout stěnu: posune stěnu spojených ploch nebo těles
• Drátořez: pomocí otevřených nebo uzavřených křivek provádí dělení (řezání) ploch nebo těles

Síť

• Navázat hranu sítě: vynutí uzavření malé mezery v jedné síti.
• Záplatovat jednu plošku: záplatuje díru v polygonové síti jednou polygonovou ploškou.
• Vyplnit díru: zaplní uzavřenou ohraničenou síť trojúhelníkovými ploškami.
• Vyplnit díry: zaplní otvory v síti pomocí trojúhelníků.
• Odsadit polygonovou síť: vytvoří polygonovou síť v určité vzdálenosti od původní.
• Zarovnat vrcholy sítě: zahladí vrcholy sítě.
• Zbortit
  - podle obsahu plochy - zbortí plošky sítě, které mají větší a/nebo menší obsah, než je zadaná hodnota.
  - podle poměru stran - zbortí plošky sítě na základě zadaného poměru délky a šířky.
  - podle délky hran - zbortí hrany polygonové sítě, které mají větší nebo menší délku než je určitá vzdálenost k jednomu vrcholu sítě.
  - hranu - zbortí hrany vybraných polygonových sítí do jediného vrcholu sítě.
  - plošku - zhroutí plošku sítě do jediného vrcholu sítě.
  - bod - přesune vrchol sítě na pozici jiného vrcholu sítě.
• Vyjmout
  - plošky
  - podle poměru stran
  - propojené
  - podle úhlu úkosu
  - duplikáty
  - podle délky hrany
  - podle obsahu plochy - vyjme plošky v rámci zadaného rozsahu obsahu plochy.
  - hranicí diry - duplikuje hranice díry
• Smazat plošky sítě: smaže vybrané plošky polygonové sítě
• Polygonová síť z bodů: vytvoří polygonovou síť pomocí bodů nebo mraku bodů
• Výšková mapa sítě
• Aplikovat UVN sítě: nabalí sítě a body na plochu na základě u,v souřadnic
• Utility (užitečné)
  - Zrušit svary
  - Svařit vybrané vrcholy
  - Rozdělit hranu
  - Zaměnit hranu
  - Rozdělit rozpojené
  - Vyřadit degenerované plošky
  - Rekonstruovat normály
  - Rekonstruovat síť
  - Vyjmout poškozené plošky
  - Triangulovat nerovinné čtyřúhelníky

Transformace

• Zarovnat: seřadí objekty podle hraničních obdélníků
• Orientovat na křivce: orientuje objekty podle křivky

Nástroje

• Výstrahy: zvukové upozornění po dokončení příkazu
• Editor maker: editor pro makra
• Odkaz
• Rhino mail
• Webový prohlížeč
• Exportovat volby
• Importovat volby
• Kalkulačka
• RPN kalkulačka
• Připojit GHS Data
• Zachránit soubor .3dm

Analýza

• Obsah oblasti vymezené křivkou
• Délka křivky
• Odchylka bodů od plochy

Render

• Úpravy z pohledu světla
• Nastavit kuželové světlo podle pohledu
• Nastavit pohled podle kuželového světla

Několik příkladů modelování pomocí funkcí BONUS

1. Modelování haly - domku pomocí půdorysné kontury

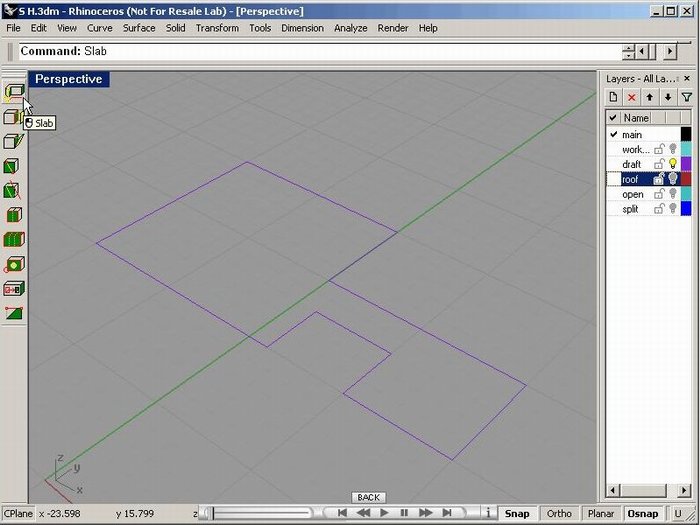

Normální funkcí Rhina - LomenáČára (PolyLine) nakreslete půdorys objektu:

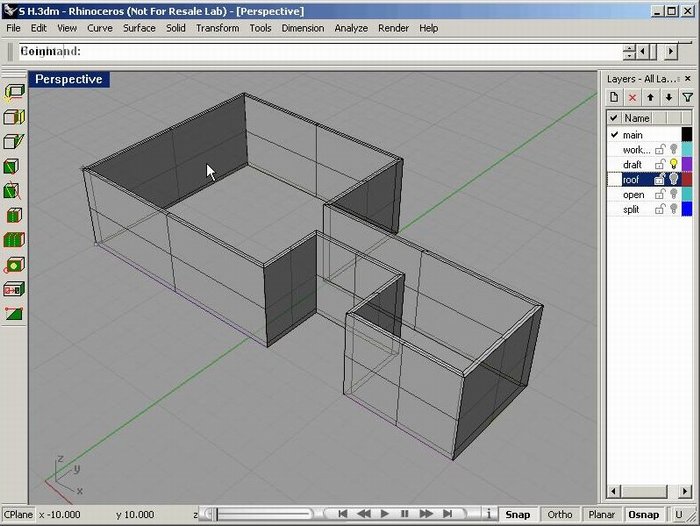

Zvolte BONUS funkci Bonus > Těleso > Deska, klikněte na půdorysnou konturu a zadejte touštku zdí a poté výšku. Obdržíte následující objekt:

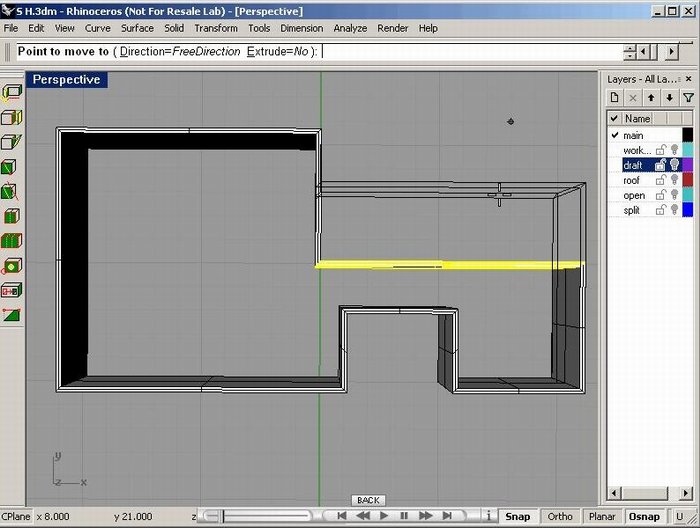

Tvar haly - domu můžete upravit. V menu zvolíte funkci Bonus >Těleso > Přesunout stěnu. Vyberte horní spojovací stěny a zadejte požadovanou vzdálenost.

Nyní můžete vytvářet obrysy oken a dveří (např. v pohledu zpředu). Jejich poloha je libovolná z hlediska souřadnice Y. Mohou být před objektem nebo ve středu, ale i vzadu.
Potom zvolíte funkci Bonu > Těleso > Díry > Umístit díru.

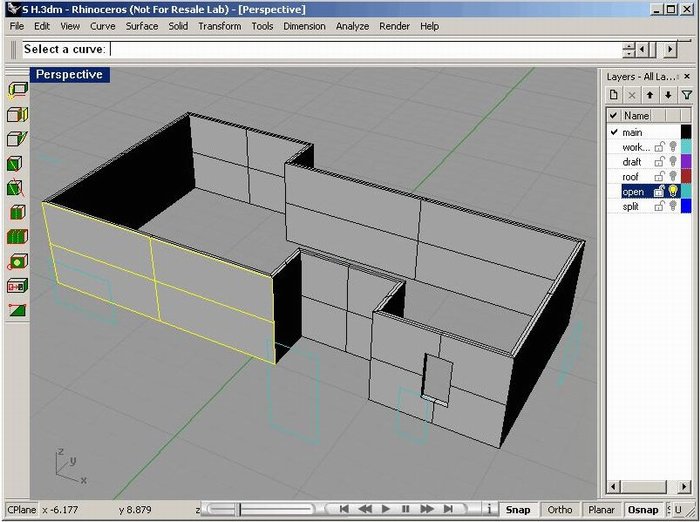

Zvolíte stěnu ve které chcete mít otvor a potom obrys (oken - dveří). Obdržíte:

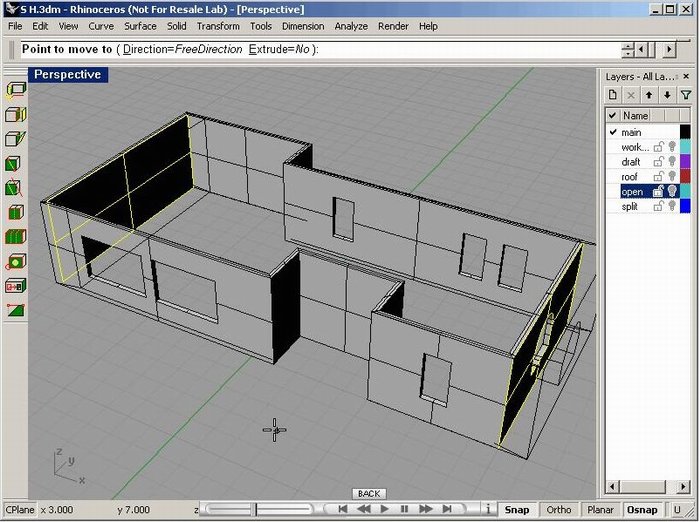

Jednotlivé stěny je také možné zesílit. Zvolte Bonus > Těleso > Přesunout stěnu a zadejte směr a vzdálenost přesunu stěny.
Obdržíte:

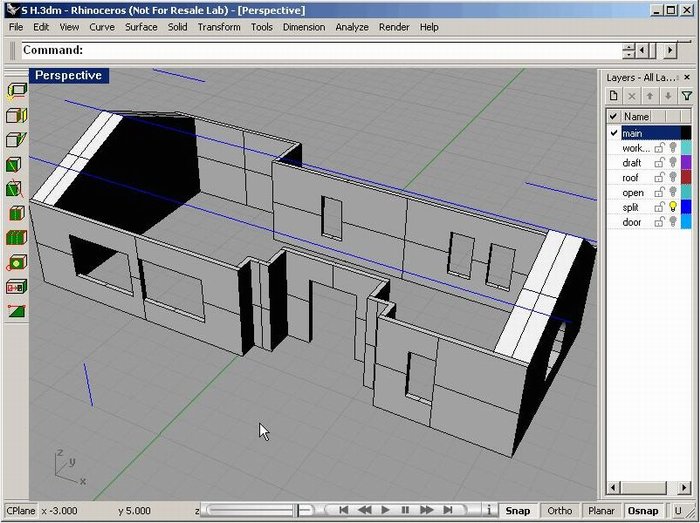

Pomocí BONUS funkce Bonus > Těleso > Vytáhnout stěnu můžete stěny zešikmit tak, aby vyhovovaly sklonu střechy nebo aby modelovaly roh. Musíte v příslušných mistech vytvořit pomocné čáry (úsečky) a použit Bonus funkci Těleso > Stěny > Rozdělit stěnu. Po volbě horních stěn zvolíte dělící čáru a stěna bude rozdělena. Úsečka (čára) je vždy v normále k ploše. Obdržíte:

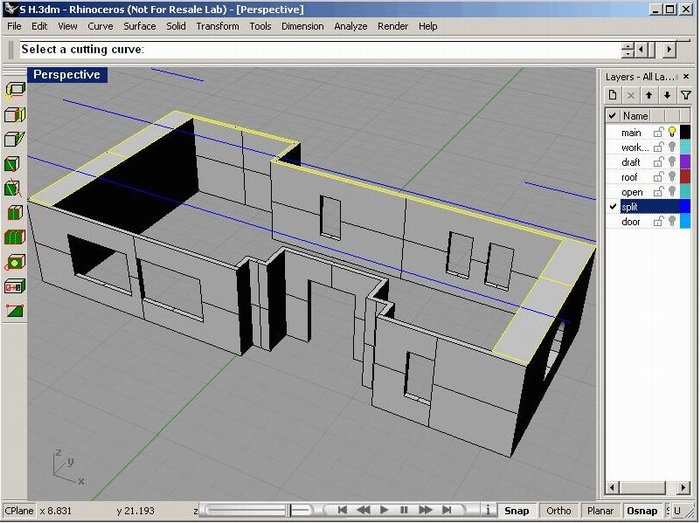

Při rozdělení stěny jsou generovány dvě hrany na témže místě, ty je nutno obě pro tento případ vybrat a pak stěnu vytáhnout.

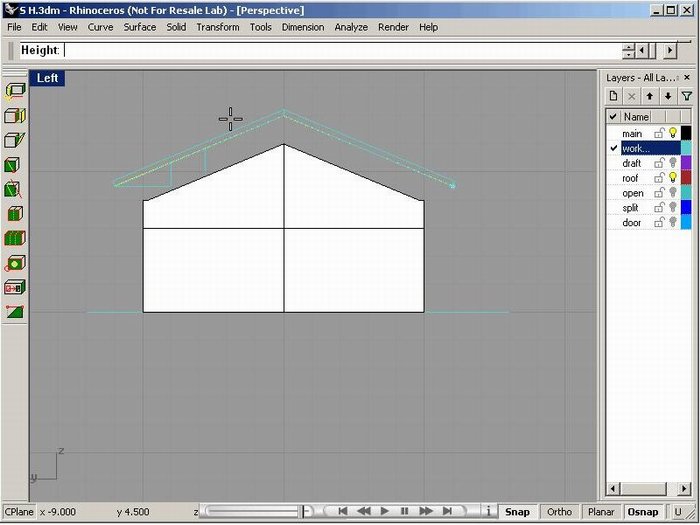

Nyní můžete různým způsobem vytvořit profil střechy, např. duplikovat hrany šikmých stěn, 3 body a pod.
Poté použijte k modelování střechy opět BONUS funkci Bonus > Těleso > Deska a obdržíte:

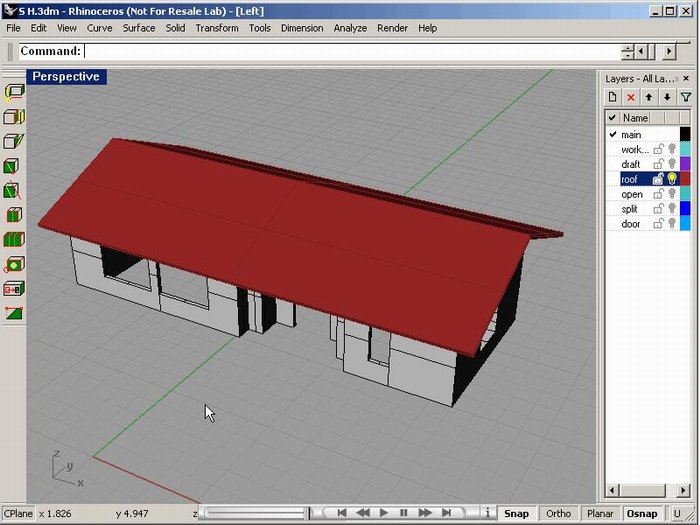

Můžete libovolně zvolit barvu střechy.

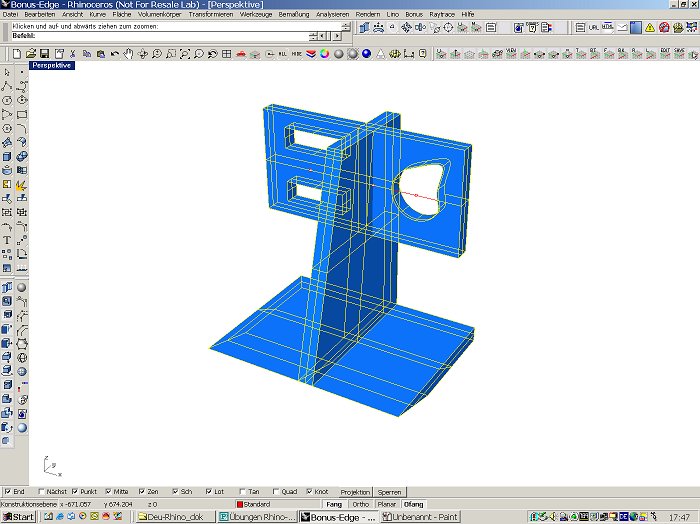

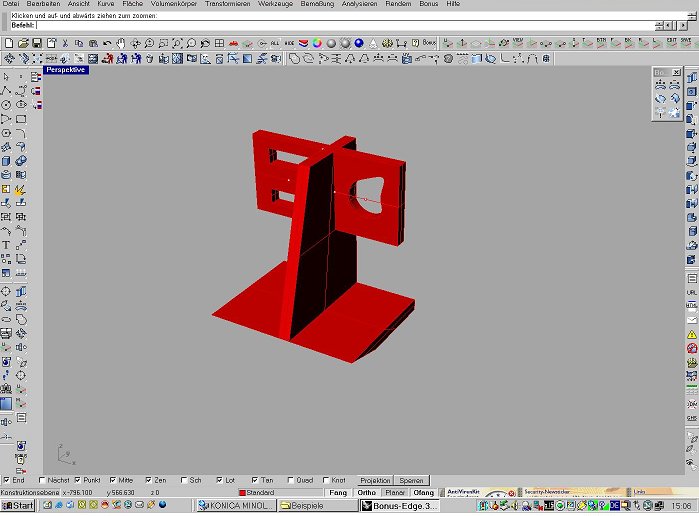

2. Některé další modely vytvořené převážně pomocí BONUS funkcí

Použité funkce z Rhina - Kvádr 3x
Funkce z menu BONUS - Těleso > Přesunout stěnu, Těleso > Díry > Umístit díru, Těleso > Díry > Kruhová díra, Těleso > Díry > Přesunout díru.

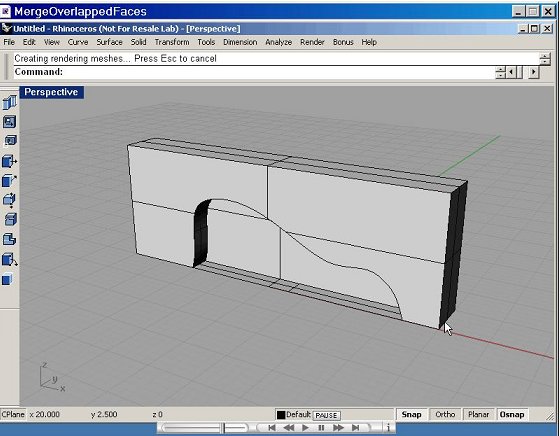

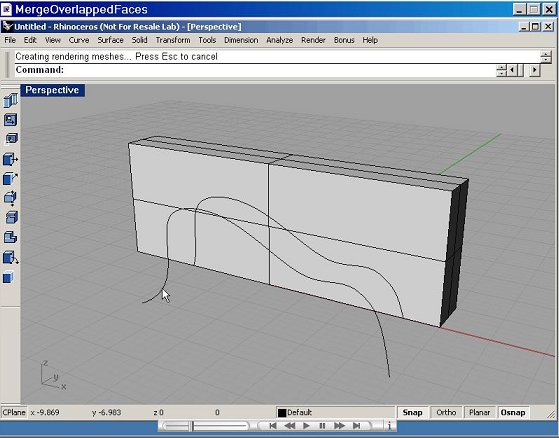

3.Dělení objemového tělesa

Pomocí BONUS funkce Těleso > Stěny > Rozdělit stěnu můžete vytvořit různé modely a použít další funkce, např. Vytáhnout a Zaoblit.

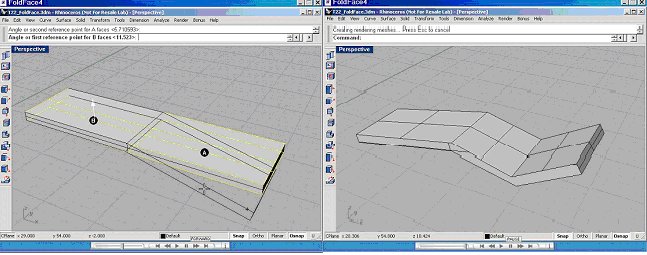

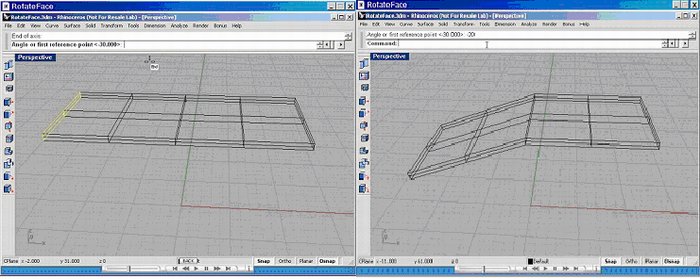

4. Ohýbání tělesa

Pomocí BONUS funkce Těleso > Stěny > Ohnout stěnu.

Je možno pokračovat s dalšími funkcemi BONUS, bohužel to přesahuje rozsah informačního článku.

Jednotlivým funkcím Bonus Tools se budu podrobně věnovat v článku nebo seriálu, který bude v blízké době publikován na tomto serveru (pozn. Jan Slanina).

Autor: Dr. Ing. Jaroslav Wachtl
