Ovládání kamery v Rhinu

Publikováno: 11.5.2007 | Autor: Jan Slanina | Rubrika: Rhinoceros | Komentáře: 4 - Doporučit

Kamera - ikonaMálokdo ví, že v Rhinu můžete ovládat kameru více způsoby, než je obligátní pravé tlačítko myši a klávesa Shift nebo Ctrl. V tomto článku, který byl publikován na RhinoWiki, si ukážeme, jak lze ovládat kameru pomocí dalších klávesových zkratek a výklad bude doprovázen názornými animacemi. Naučte se plně využívat všechny možnosti, které vám kamera v Rhinu nabízí!

Je dobré vědět, že v Rhinu si můžete zobrazit kameru příkazem Kamera (Camera). Nebo můžete použít klávesu F6, kterou můžete kameru zapínat a vypínat. Vyberte perspektivní pohled jako aktivní, spusťte tento příkaz a v příkazovém řádku vyberte volbu Zobrazit (Show). Všimněte si, že kamera má řidicí body, se kterými můžete manipulovat a tak v reálném čase měnit pozici pozorovatele, cíle, ohniskovou vzdálenost a osovou rotaci kamery. Perspektivní kameru můžete vidět ve všech pohledech s rovnoběžnou projekcí. V Rhinu 4 se s kamerou manipuluje krásně, ale v Rhinu 3 s ní byly velké problémy, pokud si vzpomínám - manipulace byla těžkopádná z nepříjemným "dojezdem", obraz problikával a chaoticky se měnil.

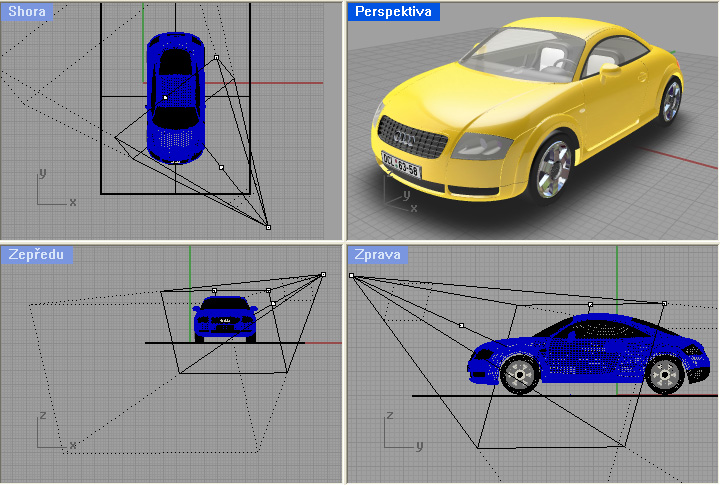

Zobrazení perspektivní kamery v pohledech Rhina
Zobrazení perspektivní kamery v pohledech Rhina

Klávesové zkratky, použité v následujícím textu:

  • PTM = pravé tlačítko myši
  • STM = střední tlačítko myši

Pohyb s kamerou:


Pohybování kolem cíle

PTM nebo kurzorové šipky

  • pokud chcete "rozbít" ortogonální pohled (jako standardní pohledy Shora, Zprava, zepředu atd) a vstoupit do "rotačního" režimu, použijte Ctrl + Shift + PTM nebo kurzorové šipky.

Švenkování - současný posun kamery a cíle

Shift + PTM

  • v ortogonálních pohledech stačí pouze pravé tlačítko myši

Rozhlížení - kamera stojí na místě, pohybuje se cíl

Ctrl + Alt + PTM

Rotace kamery kolem podélné osy

Shift + Alt + PTM

  • Když budete tuto manipulaci provádět v Rhinu 4 a kurzor se přitom bude nacházet blízko okraje okna, bude rotace probíhat skokově v přírůstcích 5 stupňů

Zoomování

Zoomování - cíl zůstává ve stejné rovině

Poznámka: cíl nezůstává na přesně stejné pozici, ale zůstává ve stejné rovině, která je kolmá na směr kamery. Pozice cíle v rovině se mění podle toho, kde se nachází během zoomování kurzor myši.

STM

CTRL + PTM

  • Pokud tuto metodu používáte v perspektivním okně, zjistíte, že při delším zoomování už to "dál nepůjde". Řešení se dozvíte na konci článku.

Zoomování - cíl se pohybuje společně s kamerou

Rhino V3

  • Shift + STM

Rhino V4

  • Alt + STM
  • Alt + PTM

Ohniskový zoom - kamera a cíl jsou statické, mění se ohnisková vzdálenost

Alt + Shift + Ctrl + PTM

Umístění cíle kamery

Častým "problémem" bývá, že zoomujete a zoomujete a najednou se zoomování zpomalí, až se úplně zastaví. Není to žádná chyba Rhina a vše vám bude jasné, když si zobrazíte kameru a podíváte se, jak se přitom chová - bod pozorovatele kamery se přibližuje k cíli, na který se kamera dívá, až s ním nakonec splyne a kamera se nemá kam dál pohybovat. Pokud se to stane, může vám pomocí následující.

Spuštění příkazu:

  • Klikněte na tlačítko v paletě Nastavit pohled (Set View)
  • Pod nástrojové tlačítko si také můžete nadefinovat následující makro:

! _-ViewportProperties _CameraTarget _Enter _Pause !
