Návod na modelovanie parfému - 2. časť
Publikováno: 4.7.2006 | Autor: Peter „mousek“ Mašek | Rubrika: Modelování | Komentáře: 4 - Doporučit
Ahojte u pokračovania nášho seriálu na modelovanie elegantného pohára. Dnes by som Vás naučil funkciu Pipe, pomocou ktorej vytvoríme rúčku. Viem, že na parfémoch sa žiadna rúčka väčšinou nenachádza ale prečo nie. Nebudeme strácať čas a pustíme sa na to.
Vytvorenie rúčky pomocou funkcie pipe
Otvoríme si model, ktorý sme naposledy modelovali a prepneme sa na nejaký bočný pohľad. V mojom prípade sa prepnem do pohľadu front.

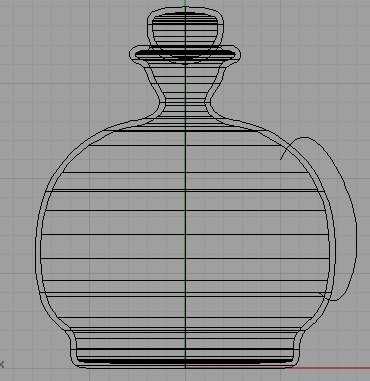

Vytvoríme si krivku a to buď s použitím Snap alebo nie. Krivku nakreslite tak, aby siahala až do vnútra pohára.
Ak máme vytvorenú krivku napíšeme Pipe alebo pomocou tohoto tlačidielka vytvoríme rúčku.
Označíme krivku a v tom momente sa spustí možnosť vytvoriť hrúbku t.j. rádius rucky na začiatku.
Akonáhle vyberiete veľkosť vybehne možnosť nastaviť rádius na konci krivky.

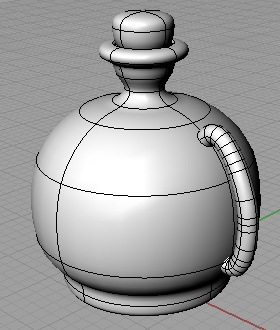

Prepnite sa na poľad Prespective a kliknite na názov pohľadu pravým tlačidlom myši a vyberte Shaded Display. Mohlo by to vyzerať nejak takto:
Prepeneme sa opäť do bočného pohľadu a označíme rúčku. Do konzoly napíšeme Split alebo toto tlačidielko:

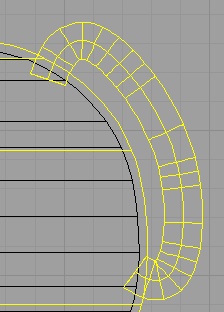

Po jeho stlačení vyberieme krivky alebo plochy ktorými budeme daný objekt rezať. V našom prípade to bude vonkajšia plocha. Oznčíme ju a stlačíme enter.

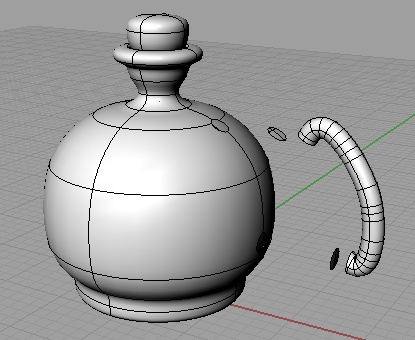

Po tejto operácii by sme mali z našej rúčky dostať tri diely.
Tie dve konce odstánime pomocou klávesy Delete.

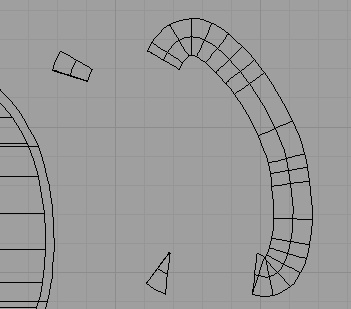

Teraz pomocou splitu urobíme presný opak a totaký, že vonkjšiu plochu označíme a budeme ju rezať zvyškom rúčky. Potom to bude vyzerať asi takto:
Tie dve kržky zmažte a označte rúčku aj vonkajšiu plochu a dajte Join.

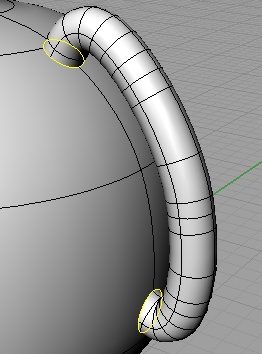

Ak to máte prepnite sa na pohľad Perspective. Napíšte FilletEdge označte tieto dva rohy a v konzole zadajte rádius.

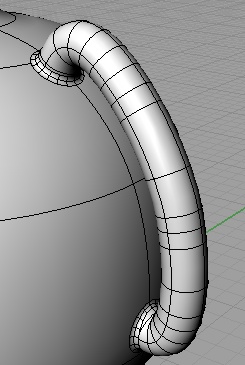

No v mojom prípade vzniklo z toho takéto niečo:
-- Peter „mousek“ Mašek --
