Zásuvný modul RhinoMold pro nástrojárny

Publikováno: 12.7.2005 | Autor: Jaroslav Wachtl | Rubrika: Zásuvné moduly | Komentáře: 0 - Doporučit

Nová položkaNástrojáři a výrobci forem mají možnost se zásuvným modulem RhinoMold na modelu vytvořeného v Rhinoceros V3.0 rychle a přesně konstruovat kompletní nástroje a vstřikovací a průtažné formy. Obsažný soubor funkcí umožňuje analyzovat modely a provádět správnou kostrukci nástrojů a forem.

Zásuvný modul RhinoMold pro nástrojárny

Nástrojáři a výrobci forem mají možnost se zásuvným modulem RhinoMold na modelu vytvořeného v Rhinoceros V3.0 rychle a přesně konstruovat kompletní nástroje a vstřikovací a průtažné formy. Obsažný soubor funkcí umožňuje analyzovat modely a provádět správnou kostrukci nástrojů a forem.


Obecné funce:

  • Vícejazyčné texty - obsahují také možnost použití češtiny
  • Undo/Redo- u všech povelů lze těchto funkcí použít
  • Analýza modelu -dymamické určování úhlu modelu pro stanovení vhodného vyjímání výrobku ,posun ploch a pravidla dymamiky vyjímání výrobku

Split

  • Dělení na formu a jádro - identifikace ploch, zapamatování poloh na modelu, posouvání formy nebo jádra, skupinování

forma a jadro

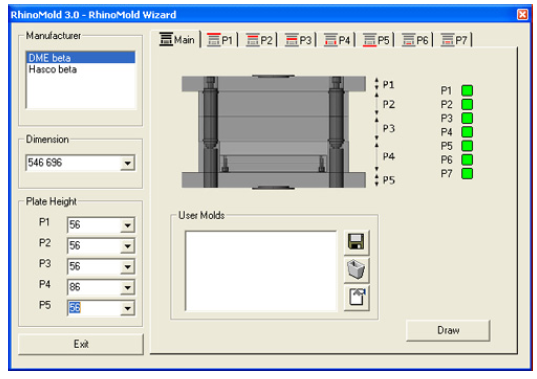

  • Použití parametrických desek - pro sestavu např. vstřikovací formy je možno použít desky, jejichž rozměry jsou určeny pomocí parametrů

desky

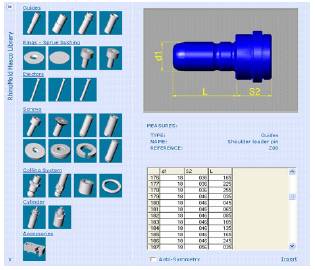

  • Příslušenství pro konstrukci nástrojů a forem - je možno použít a vybírat příslušenství z normálií Hasco, DME, Fubata a Misumi a požadované díly do RhinoMold nahrát z dodávaných souborů.

soucasti

  • RhinoMold assistent - nástroje a formy jsou pomocí normálií velice rychle konstruovatelné a jednotlivé desky je možno použít pro obrábění s CAM systémem kam dily nástroje exportujeme přímo ve formátu Rhino ( 3dm), např. SprutCAM.
  • Pracovní skupiny - jednotlivé knihovny je možno dělit a přizpůsobit uživatelům.
  • Celý zásuvný modul má modulární strukturu a jednotlivé moduly jsou volitelné pomocí ikon (100% Windows)
  • Modul pro Analýzu -jednotlivé funkce

analyza

  • Modul pro dělení modelu na formu a jádro

forma a jadro

  • Modul pro dělení modelu pro případ modelu s polygonovými sítěmi

polygony

  • Konstrukce jednotlivých desek pro celkový nastroj

desky

  • Konstrukce kompletního nástroje pomocí Hasco normálií

hasco

  • Modul pro modelování nezbytných elektrod

elektrody

  • Modul pro vytváření 2D výkresů se správným kótováním

kotovani

  • RhinoMold je komplexní zásuvný modul, který umožňuje velice rychlé a přesné konstruování nástrojů a generování informací o nákladech na výrobu.

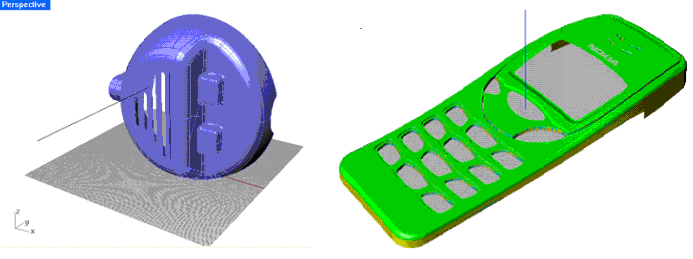

Příklady výrobků z forem konstruovaných pomocí RhinoMold

formy

Autor: Dr. Ing. Jaroslav Wachtl
V případě zájmu o podrobnější informace e-mail: drwachtl@seznam.cz



Související odkazy
www.rhino3d-design.com - možno stáhnout demo RhinoMoldu, normálie a videa.
