rhinoreverse 2.9 a rhinocovermesh

Publikováno: 7.10.2008 | Autor: Jan Slanina | Rubrika: Zásuvné moduly | Komentáře: 1 - Doporučit

ikonaZásuvný modul rhinoreverse posouvá Rhinovýrazně směrem k profesionálnímu reverse engineerignu, čili zpětnému zhotovení 3D modelu z fyzického výrobku či prototypu. Obvykle jsou data získávána 3D laserovým scannerem (nabídku těchto zařízení připravujeme) a poté je potřeba tento mrak (bývají to řádově milióny bodů) převést na NURBS plochy. A právě to je úkol pro zásuvný modul rhinoreverse pro Rhino.

Nová verze pluginu rhinoreverse

25. září byla představena nová verze zásuvného modulu rhinoreverse (verze 2.9). Tento modul slouží pro převod polygonových sítí (získaných nejčastěji pomocí laserového scanneru) na hladké NURBS plochy. V nové verzi byly opraveny nalezené chyby a byla vyslyšena některá přání uživatelů:

  • byl vyřešen problém při instalaci ve Windows Vista
  • výpočet výchozích ploch byl stabilizován
  • CAD-sítě a FEM-sítě se nyní používají lépe
  • příkaz RRCommit obsahuje nové volby pro křivky

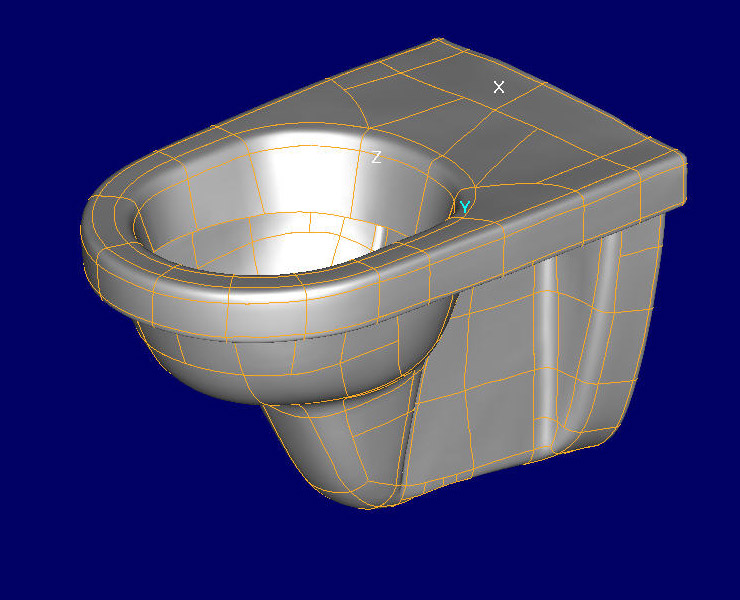

převod polygonových sítí na NURBS
Ruční převod polygonových sítí (šedé) na NURBS plochy (oranžové)

Alfaverze rhinocovermesh

Zatím neveřejná novinka rhinocovermesh se momentálně nachází ve stádiu alfaverze. Jedná se o plně autimatickou rekonstrukci NURBS ploch z polygonových sítí. V galerii si můžete prohlédnout více než 20 komplexních příkladů automatického převodu. Aktuální verze je optimalizovaná na 3D vodotěsné objemové modely organických tvarů.

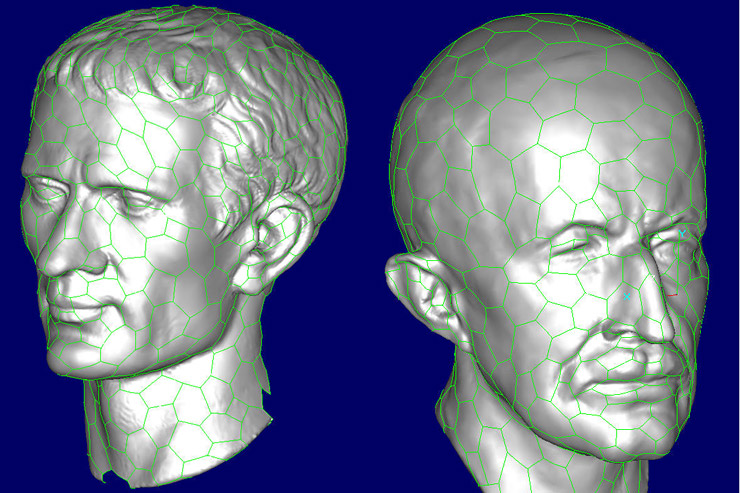

Automatický převod STL sítí na NURBS plochy
Automatický převod STL sítí na NURBS plochy pomocí rhinocovermesh

Nové video k rhinoreverse

Nyní si můžete prohlédnout funkce rhinoreverse v přehledném videopořadu. Spustíte jej kliknutím na následující obrázek:

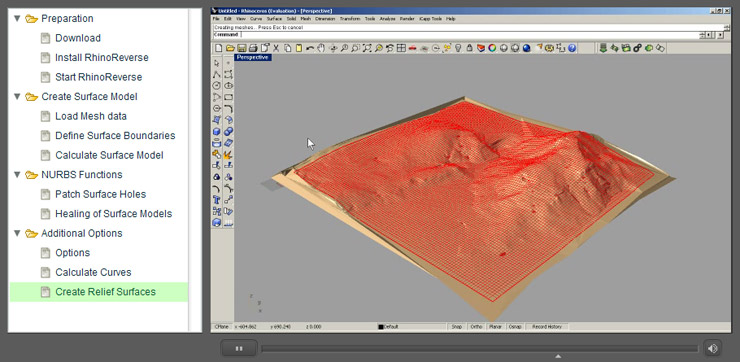

Viedo tutoriál k rhinoreverse
Videotutoriál k rhinoreverse

Hardware pro 3D digitalizaci a skenování

Dále pro vás připravujeme nabídku 3D měřicích ramen a laserových scannerů Baces3D, které spolupracují s Rhinem. Bližší informace si můžete vyžádat na e-mailu slanina@dimensio.cz. Zcela se tak uzavírá proces reverse engineeringu založený na Rhinu, protože v jediném prostředí provedete 3D laserový sken (např. systémem ScanFlex, viz. níže) nebo ruční digitalizaci (Baces3D), převod naskenovaných polygonových sítí na NURBS plochy (rhinoreverse) a nakonec frézování těchto sítí nebo NURBS ploch na CNC stroji (RhinoCAM) za účelem výroby prototypů. Z Rhina můžete také přímo tisknout na 3D rapid prototypingových tiskárnách.

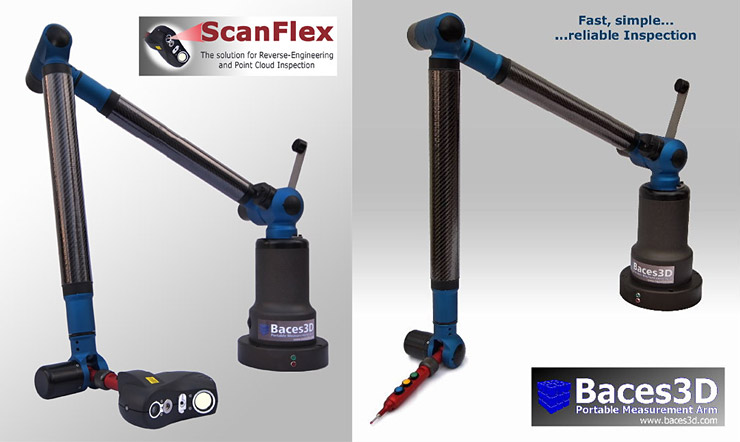

Měřicí rameno, sonda, laserové skenování Baces3D
Novniky v naší nabídce - 3D laserový scanner ScanFlex a měřicí rameno Baces3D
