Mapy okolí od čtenářů a Davidův kouzelný plugin
Publikováno: 25.1.2007 | Autor: Jan Slanina | Rubrika: Rhinoceros | Komentáře: 0 - Doporučit

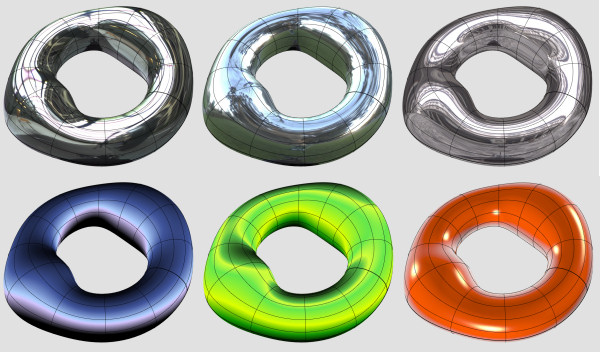

Mapování okolí je velice atraktivní zobrazovací režim Rhina, který vykresluje objekty tak, jako by byly chromové a odráželo se v nich okolí. V pohybu to vypadá nadmíru efektně. Není to jenom jednoúčelová libostka, ale slouží k posouzení kvality plocha - jestli neobsahuje hrboly, nerovnosti nebo zlomy. Standardní knihovna map okolí není nijak extrémně kvalitní a proto vám přinášíme několik map od uživtelů.
Vytvoření mapy okolí (e-map, resp. environmental map) pro Rhino:
Vyberte si obrázek, ze kterého chcete vytvořit mapu okolí a spusťte svůj oblíbený editor obrázků, například Photoshop. Ořízněte obrázek tak, aby měl čtvercový tvar. V Photoshopu je deformační filter nazvaný Spherize, jiné programy budou mít něco podobného. "Sférizujte" obraz na 100%. Volitelně můžete využít eliptickou selekci se současným držením klávesy Shift, vyberte obrázek z rohu do rohu a tím vyberete vnitřní kruh zdeformovaného obrázku; převraťte výběr a smažte rohy mimo obrázek zdeformované koule. Pomocí funkce Save for Web uložte obrázek v rozměru 256 x 256 pixelů ve formátu PNG nebo JPG. Obrázek umístěte do složky se svými mapami okolí (cesta na vašem počítači se může lišit):
C:\Program Files\Rhinoceros 4.0(nebo 3.0 nebo 4.0 beta)\English\Environment Maps
Kolekce zajímavých map:
Stažení: http://en.wiki.mcneel.com/content/upload/files/Emaps.zip

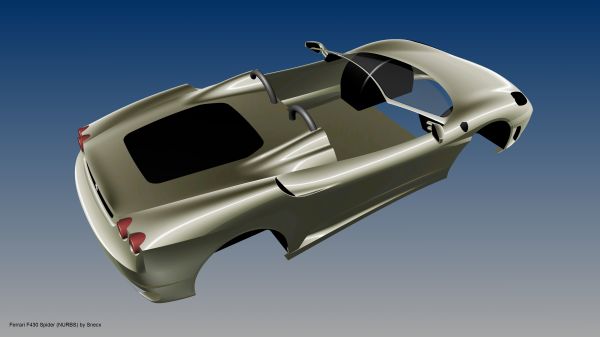

Mapa vhodná pro automobily:
Tato mapa simuluje osvětlení zářivkou, která dokáže pěkně plynout po obrysech karosérie a zkoumat tak její hladkost.
Stažení: http://en.wiki.mcneel.com/content/upload/images/studio.png (1024x1024, PNG)

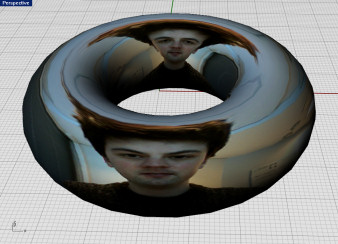

Magické zrcadlo:
David Rutten opět potvrdil svoji pověst krutého geeka a vypustil vskutku neobvyklý plugin. A co o něm říká on sám?
Tento malý plugin pro Rhino4 se pokouší propojit kanál jakéhokoliv poskytovatele videa na vašem počítači (obvykle webová kamera) s kanálem mapování okolí.
POZOR! POZOR! Extrémní beta, uložte svá data než ji spustíte!
Ještě nikdy jsem nedělal nic, co by bylo alespoň vzdáleně podobné a je velká pravděpodobnost, je jsem udělal dost závažné chyby. Uložte svá data, než tento plugin spustíte.
Mé pomalé webové kameře trvá věky, než zachytí jeden snímek, proto nevím, jak plyule může tato věc běžet za ideálních podmínek. Obávám se ale, že příliš hladce nepoběží. Pro tento plugin by mělo být možné vybrat plochy i sítě, ale příkaz není dynamický jako _EMap (MapováníOkolí). Je to spíš takový vtípek, nehodlám do tohoto pluginu investovat více času.
Soubory .RHP a .DLL umístěte do stejného adresáře, nebo tento plugin nebude pracovat správně..
Stažení: http://en.wiki.mcneel.com/content/upload/files/MagicMirror.zip
Kontaktujte autora tohoto pluginu - Davida Ruttena
